Червячный редуктор Ч

Одноступенчатые червячные редукторы Ч-100, Ч-125, Ч-160 находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редукторы данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1800 об/мин.

Ключевая особенность редукторов Ч-100, Ч-125, Ч-160 — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Червячный редуктор Ч

Червячным редуктором называют специальный механизм, предназначенный для понижения частоты вращения валов и повышения их крутящего момента. При этом вращения осуществляется под прямым углом с помощью червячной передачи.

Может использоваться как самостоятельное изделие, так и в качестве одной из деталей мотор-редуктора.

Редуктор червячный типа ч является одноступенчатым механизмом — такие модели являются наиболее распространенными. Благодаря определенным особенностям зацепления и плавности хода обеспечивается низкий уровень шума при работе, поэтому элемент часто используется в оборудовании с требованиями к малошумной работе.

Редукторы типа Ч имеют воздушное охлаждение. На червячном валу присутствует вентилятор, благодаря чему во время эксплуатации происходит охлаждение корпусса, что увеличивает передаваемый момент на 15-20% по сравнению с моделями без вентилятора. На корпусе находятся специальные ребра, благодаря которым площадь охлаждения существенно увеличивается.

Корпус в зависимости от модели может быть изготовлен из алюминия или чугуна. Изделия имеют квадратную форму и специальные лапы, которой можно переставлять на любую сторон, что упрощает их монтаж. Для того, чтобы смазочный материал не протекал, все швы обрабатывают герметиком. Шестерни для прочности закаляют.

Основные сферы применения:

• Транспортеры,
• Мешалки,
• Конвейеры,
• Насосы,
• Приводы ворот и другие механизмы.

Червячные редукторы обладают высокой надежностью, компактностью и способностью передавать большие моменты при малых скоростях. Благодаря этому их используют в разных областях, в том числе промышленном производстве, автомобилестроении, строительстве и многих других сферах.

Модели

Червячные редукторы ч различаются в зависимости от того, в каком виде будут исполнены концы быстроходного и тихоходного валов.

Для быстроходного они могут быть:

• Конический (К) с резьбой снаружи или внутри. Считается стандартным исполнением.
• Цилиндрический (Ц) — требуется дополнительное согласование при заказе.

Для тихоходного вала представлены следующие варианты:

• Конический,
• Цилиндрический,
• Полый.

Последние два варианта не являются стандартными, поэтому требуют согласования перед изготовлением.

Помимо этого, редукторы различаются по межосевому расстоянию между валами, которое может быть:

• 40 мм,
• 63 мм,
• 80 мм,
• 100 мм,
• 125 мм,
• 160 мм.

Это показатель всегда указывается в названии механизма, поэтому правильно подобрать подходящий вариант достаточно просто.

Маркировка

Как и любое подобное устройство, червячный редуктор Ч имеет специальную расшифровку своих названий. Понять это можно на примере:

Ч-100-8..80-51-К-К-1-В-У1, где

• Ч – вид редуктора – червячный,
• 100 – расстояние между осями,
• .80 – номинальное передаточное число,
• 51 – вариант сборки,
• К – тип быстроходного вала,
• К – тип тихоходного вала,
• 1 – вариант расположения червячной пары,
• В – модель с вентилятором,
• У1 – климатическое исполнение и категория размещения.

При заказе червячного редуктора следует обязательно указывать его название полностью – это поможет избежать ошибок.

Условия эксплуатации

Существует ряд определенных условий, которые должны соблюдаться для нормальной работы червячного редуктора. Основные:

• Непрерывная работа в течение суток,
• Вращение валов осуществляется в разные стороны,
• Вид нагрузки может быть постоянным, переменным с действием в одну сторону, реверсивным,
• Максимальное количество оборотов составляет до 1800 в минуту,
• Не агрессивная, взрывобезопасная внешняя среда,
• Максимальное содержание частиц пыли в воздухе до 10 мг/м3.
• Атмосфера 1 и 2 типов.

Для эксплуатации данного типа редуктором подходят регионы с любым климатом, допускается повышенная влажность воздуха.

Редуктор червячный Ч является одним из самых распространенных механизмов, поэтому используется в различных промышленных отраслях. Популярность устройства обусловлена совершенно простыми инженерными решениями и надежностью агрегата.

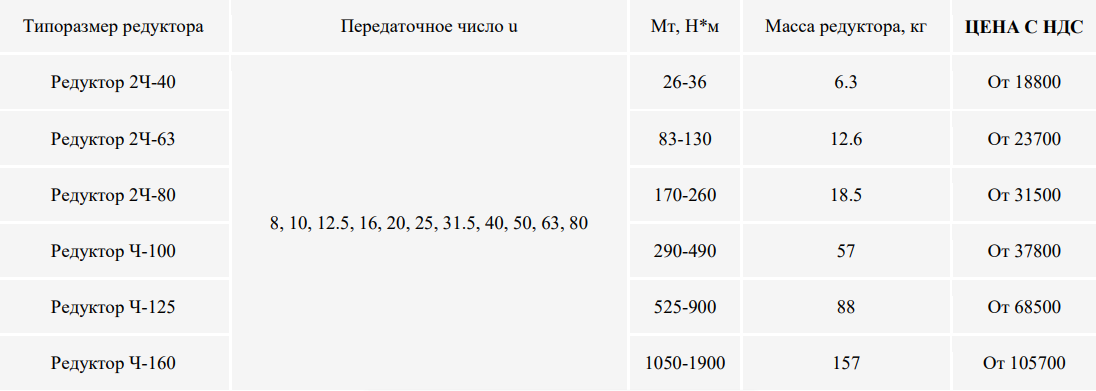

Цена
