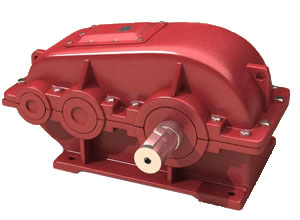

Редукторы цилиндрические горизонтальные РМ

Редукторы цилиндрические горизонтальные РМ — одна из наиболее разновидностей приводов. Это обусловлено тем фактором, что их разработка и запуск в серийное производство пришлись на начало российского редукторостроения.

В связи с этим их нередко называют прародителями современных разновидностей специализированных редукторов для кранового оборудования. Солидный возраст этого типа редукторов ничуть не влияет на актуальность их производственного применения. Десятилетия непрерывного серийного производства позволили до мелочей отработать технологию и свести к минимуму конструктивные недостатки. Напротив, принятые технические решения позволили модернизировать редукторы типа РМ для работы в условиях повышенной запылённости.

Расшифровка маркировочного обозначения: РМ — редуктор механический, цифра после аббревиатуры обозначает межосевое расстояние модели.

Редукторы цилиндрические горизонтальные РМ

Редуктор РМ (редуктор механический) — это первые изделия, которые выпускались серийно в послевоенные годы в СССР.

Редукторы цилиндрические двухступенчатые горизонтальные РМ отличаются косозубым зацеплением и предназначены для повышения крутящего момента и снижения частоты вращения. Основной особенностью данной детали является расположение осей входного и выходного валов — в этих моделях они параллельны друг другу и расположены только в одной горизонтальной плоскости.

Редукторы РМ разрабатывались с учетом возможности функционирования в прерывистом режиме на небольших скоростях с высокими нагрузками. В сравнении с устройствами «Ц» они имеют более прочные зубчатые валы и отличаются более совершенной технологией смазки.

Вес устройства варьируется от 85 кг до 2122 кг. Редукторы РМ отливают в чугунном корпусе, зубчатые колеса производят при помощи литья либо ковки, с последующей нарезкой зубцов нормальными модулями.

Это надежные и эффективные компоненты привода в машиностроительной и различных промышленных областях. Несмотря на то, что модели довольно устарели, они до сих пор используются многими предприятиями из-за сравнительно невысокой цены и отличных от других серий присоединительных размеров.

Преимуществами подобных устройств являются:

• Высокий коэффициент полезного действия, который достигается в результате передачи с зубчатым сечением.
• Возможность установки уровня нагрузки в зависимости от назначения и специфики выполняемых работ.
• Возможность эксплуатации в длительном и периодическом режимах.
• Возможность эксплуатации в температурном диапазоне от -40 до +50 градусов.

Цилиндрические горизонтальные редукторы РМ отличаются высокой прочностью и долговечностью. Благодаря качественному корпусу они обладают хорошей износостойкостью и способны выполнять все заявленные функции длительное время.

Маркировка

В редукторах типа РМ цифровое значение обозначает суммарное межосевое расстояние всех ступеней. Показатель может быть:

• 250 мм,
• 350 мм,
• 400 мм,
• 500 мм,
• 650 мм,
• 750 мм,
• 850 мм,
• 1000 мм.

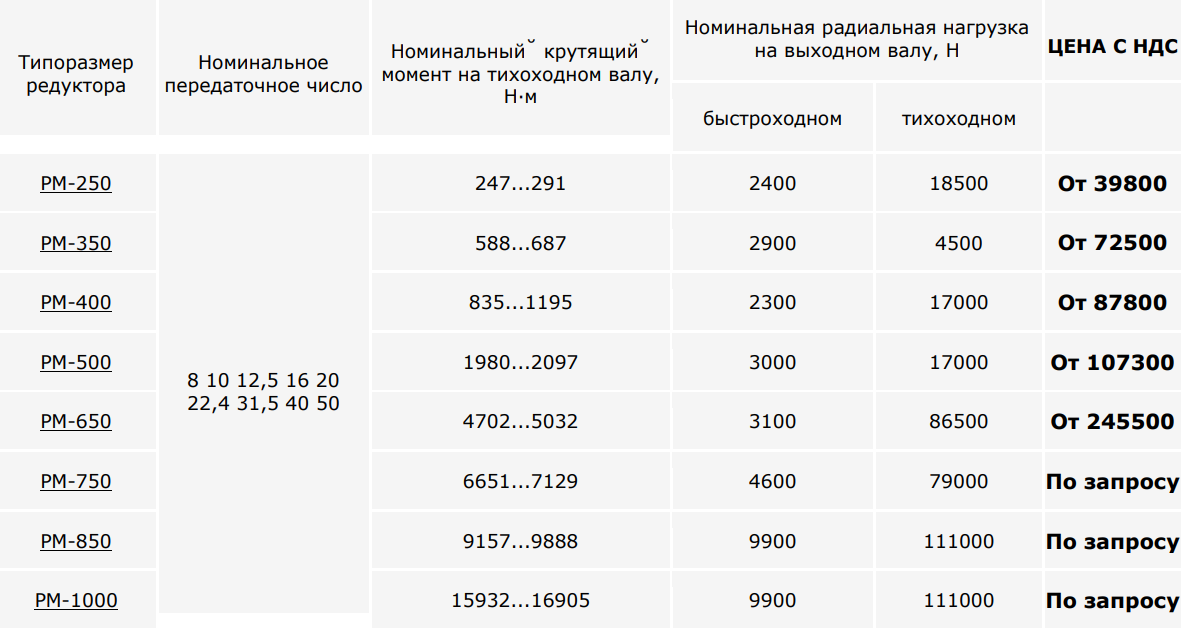

Различные модели имеют разный максимальный крутящий момент, который указан в таблице ниже:

В зависимости от этой характеристики и поставленной задачи подбирается наиболее подходящий вариант редуктора.

Подробно маркировку можно рассмотреть на примере:

РМ-500.31,5.12.КЦ.У1

• РМ — тип редуктора,
• 500 — суммарное межосевое расстояние всех ступеней,
• 5 — передаточное число,
• 12 — тип сборки,
• К — входной вал конический,
• Ц — выходной вал цилиндрический,
• У — климатические условия.

Данные обозначения следует учитывать при выборе устройства — с их помощью проще подобрать наиболее подходящий вариант.

Условия работы

Редукторы цилиндрические двухступенчатые горизонтальные могут работать в следующих условиях:

• Длительный период работы (до 24 часов в сутки либо с периодическими остановками).
• Нагрузка одного направления и реверсивная, работа в непрерывном и кратковременном режимах,
• Вращение валов в любую сторону,
• Частота вращения входного вала не более 1800 оборотов в минуту,
• Климатические условия согласно ГОСТ 15150-69,
• Атмосфера 1 и 2 типов по тому же ГОСТу,
• Запыленность воздуха в помещении в пределах 10 мг/м3, хотя современные модернизированные устройства способны работать в условиях повышенной запыленности.

Соблюдение данных условий позволит использовать изделие более длительное время.

Как подобрать

Чтобы подобрать подходящий цилиндрический горизонтальный редуктор РМ следует учитывать следующие характеристики:

• Способ крепления,
• Уровень издаваемого шума,
• Коэффициент полезного действия,
• Габаритные размеры,
• Требуемая длительность эксплуатации,
• Условия работы,
• Характер нагрузки.

Для длительной и качественной работы изделия, рекомендуется его регулярно обслуживать — менять масло, очищать от загрязнений, контролировать функциональность. При правильном использовании редуктор РМ прослужит длительное время.
